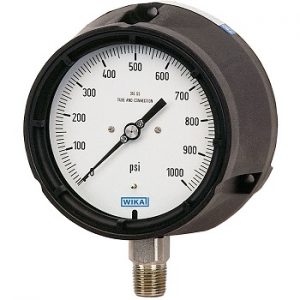

232.34/233.34压力表 | 北京北方大河仪器仪表有限公司

WIKA压力表232.34和233.34波登管压力表，不锈钢型，过程压力仪表，安全型，符合ASME B40.100标准，NS 4 1/2″

设计
符合美国ASME B 40.1标准

标准尺寸
4 ½”

准确度等级
Grade 2A，符合ASME B 40.1标准（相当于0.5 %的显示准确度）

量程
0 … 0.06 MPa至0 … 100 MPa
（0 … 10 psi至0 … 15000 psi）
或其他同等负压量程或正压和负压联程

压力限值
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值

工作温度

环境温度：
未充液时为-40 … +65℃
充有甘油时为-20 … +65℃
介质温度：
Z大为+100℃

温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，Z大变化为量程的±0.4 %/10 K

防护等级
IP 54，符合EN 60529 / lEC 529标准
（充液型为IP 65）

1) 介质的Z大持续温度建议为100 °C，不过也可在短时间内安全地维持在更高的温度下，具体如下表所示。当测量仪表测量介质或环境温度高于100 °C时，可能会出现温度误差或对仪表部件造成损坏。若要在100 °C以上的环境温度或介质温度下持续使用，则建议采取隔膜密封或其他散热措施。如需技术咨询和应用方面的帮助，请联系威卡。

短时、断续使用时的Z大介质温度限值

（可按要求提供可选仪表玻璃窗）

未充液时为260 °C

充有甘油时为130 °C

应用

具有更高安全要求的应用
带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合
适用于腐蚀性环境以及不粘滞的气体或液体介质
过程工业：化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和设备建造

功能特性

带实心隔板设计（符合ASME B 40.1操作安全性要求）的安全压力表
的负载循环稳定性和抗冲击性能
测量范围：高达0 … 100 MPa
