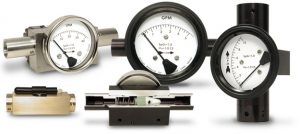

美国OrangeResearch指针式气体/液体流量计2221FG/FGS/FS、2223FGS/FS/FGT/FT、2321FG/FGS/FS、2323FGS/FS/FGT/FT、2421FG、2423FGS/FS系列

2020系列：聚甲醛树酯孔安装在可旋转的Buna-N（可选Viton）膜上，所以其对小的流量变化也很敏感。流量值可以清晰地显示在表盘上。2020系列可以选择表，开关和表+开关三种模型。其还可以选择铝或者316不锈钢主体。其测量范围也较大，标准的1/4NPT进口端口和出口端口。线压可高达3000psig。可选一个或两个舌簧开关。2023可选择NEMA-4外壳。

2220系列：量程为0-1和0-5GPM。一个可变面积的孔和一个Delrin（可选Teflon）锥体结合。流量显示在表盘上。2220系列可以选择表，开关和表+开关三种模型。其还可以选择铝，316不锈钢或者铜主体。标准的1/4NPT进口端口和出口端口。线压可高达3000psig（可选5000 psig）。可选一个或两个舌簧开关。2223可选择NEMA-4外壳。

2320系列：与2220系列类似，1/2NPT进口端口和出口端口可以测量更大范围的流量，流量显示在表盘上。2320系列可以选择表，开关和表+开关三种模型。其还可以选择铝，316不锈钢或者铜主体。线压可高达3000psig（可选5000 psig）。可选一个或两个舌簧开关。2323FS和2323FGS还可选择NEMA-4外壳。

2420系列：其可测量高达30GPM的流量，标准端口是1NPT，流量显示在表盘上。2421系列以选择表，开关和表+开关三种模型。其还可以选择铝或者316不锈钢主体。线压可高达1500psig。可选一个或两个舌簧开关。2423FS和2423FGS还可选择NEMA-4外壳。

型号	类型	可选量程（GPM）
2021FG	表	0-2，0-8，0-20
2021FS	开关	0-4，0-10，0-40
2021FGS	表+开关	0-5，0-15
2023FGS	表+开关 NEMA-4外壳
2221FG	表	0-1，0-3，0-5
2221FS	开关	0-2，0-4
2221FGS	表+开关
2223FS	开关 NEMA-4外壳
2223FGS	表+开关 NEMA-4外壳
2321FG	表	0-1，0-4，0-8
2321FS	开关	0-2，0-5，0-10
2321FGS	表+开关	0-3，0-6
2323FS	表 NEMA-4外壳
2323FGS	表+开关 NEMA-4外壳
2421FG	表	0-10，0-20，0-30
2421FS	开关	0-15，0-25
2421FGS	表+开关
2423FS	开关 NEMA-4外壳
2423FGS	表+开关 NEMA-4外壳

选型：Orange公司的编号系统将公司产品分类编号，以便用户可以收到所需的产品。请从以下的八个目录中每个目录选出一个项目即可

Model no.portingbodydial diam.dial caseswitchrangeoption

选型举例:1201PGS-1A-2.5L-A-0-50psid-2V

1. 类型：2021FG，2021FS，2021FGS，2221FG，22221FS，2221FGS，2223FGS， 2223FGT，2321FG，2321FS，2321FGS，2323FS，2323FGT，2323FGS，2421FG， 2421FS，2421FGS，2423FS，2423FGS

2.端口：

1— 在线式

3.主体材料

A——阳氧化铝

C——316不锈钢

E——铜（n/a2020，2420）

4．表盘直径（只适合FG，FGS和FGT模型）

2.5” 3.5 ” 4.5 ” 6.0”

5．表盘类型（只适合FG，FGS和FGT模型）

L___玻璃框(标准)

F——法兰打孔

6．开关类型（表或表-开关）

A—SPST N.O(A-A——两个开关)

B—SPSTN .C(B-B——两个开关)

C—SPDT(C-C——两个开关)

R2—继电器(标准:115VAC线圈)

T—变送器（只适合FGT模型）

7.量程（FG， FGS和FGT模型）

8.选项

2—校准（水）

3—校准（油）

4—特殊校准

5—塑料镜头

6—液体填充表盘

7—从指针

薄膜和O形圈密封（可选）

B=Buna（丁纳橡胶）

E=EPDM（三元乙丙橡胶）

F=Fluorosilicone（氟硅氧烷）

V=Viton
