3概述

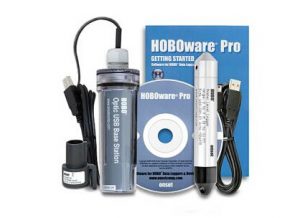

KIT-S-U20-04水位记录仪套装包括：1个U20-001-04水位记录仪， 1个BASE-U-4防水下载数据用底座，1套BHW-PRO-CD HOBOware Pro软件。监测在井、溪流、湖泊和淡水湿地等区域的水位、温度以及气压。

突出的特性

• 不锈钢或者钛材质（盐水介质中推荐使用钛材质的记录仪）
• 没有通风口的管式设计便于安装使用
• 可存储21700个温度和压力数据
• 取样间隔从1秒到18小时可选
• 电池寿命可长达5年，工厂可更换
• 温度量程：-20到50°C
• 防雷——没有长长的信号电线,电子屏蔽在不锈钢外壳内
• HOBOware Pro软件提供容易准确的转换水位读数,补偿气压温度、密度和水
• 变产量抽样允许更快的采样，在关键时间，比如泵启动或停止的时候
• 可选4深度范围
• 用于水井、溪流、湖泊、湿地和潮汐区域
• 耐用的陶瓷压力传感器
• 提供NIST-traceable 标定证书
• 密封式的记录仪壳体,使用寿命长
• 可放置于水中或空气中；壳体材质可防燃、防溶解等优点

在什么环境下装备操作?

这个工具包在户外和水下环境中运行。

工具支持什么测量?

KIT-S-U20-04工具包支持以下测量:压力、气压、温度和水位

技术参数：

压力传感器：

操作范围：0到400 kPa(0到58psia)，约0到30.6米(0到100英尺)的水深在海平面上,或0到33.6米(0到40英尺)的水,海拔3000米(10000英尺)的高度

工厂校准范围：69到400kPa(10到58 psia),0℃到40℃(32℉到104℉)

爆破压力：500kPa(72.5psia)或40.8米(134英尺)的深度

水位精度*：典型错误:±0.05% FS,1.5厘米(0.05英尺)的水，Z大错误:±0.1% FS,3厘米(0.1英尺)的水

原始压力精度* *：±0.3% FS,1.20kPa(0.17psi)Z大误差

分辨率：<0.04kPa(0.006psi),0.41厘米(0.013英尺)的水

压力响应时间(90%)* * *：<1秒,测量精度也取决于温度响应时间

热响应时间(90%)：约10分钟，水中，满足压力传感器的温度补偿

温度传感器：

操作范围：-20到50℃（-4到122℉）

精度：±0.37℃@20℃(±0.67℉@68℉)

分辨率：0.1℃@20℃(±0.18℉@68℉)

响应时间（90%）：3.5分钟，典型，水中

稳定性(漂移)：每年0.1℃(0.18℉)

数据记录器

实时时钟：±1分钟每月0到50℃（32到122℉）

电池：2/3 AA,3.6V锂电池，工厂更换电池

电池寿命(典型的使用)：5年，1分钟或更大的记录间隔

内存(非易失性)： 64 k字节，约21700压力和温度数据

重量：不锈钢系列:约210克

尺寸：直径2.46厘米(0.97英寸),15厘米(5.9英寸)长,安装孔直径6.3毫米(0.25英寸)

材质：316不锈钢，氟橡胶®O型密封圈,乙酰帽,陶瓷传感器

记录时间间隔：固定利率或多个记录间隔,可设置8个记录时间间隔和持续时间，记录间隔从1秒到18个小时。

启动模式：立即开始和延迟开始

数据下载：记录的时候下载，停止和下载

电池指示：状态页面可以查看电池电量，可选择记录电量，低电池指示功能

CE：标识这个产品符合在欧盟(EU)相关指令。

*水位精度:准确参考水位测量,知道水的密度,气压补偿数据,助理和一个稳定的温度环境。

* *原始压力精度:压力传感器精度包括传感器漂移、温度和滞后性错误。

* * *温度变化:允许10分钟在水中实现完整的压力传感器的温度补偿。Z大误差由于快速热变化约为0.5%。

U20系列水位技术参数

型号	U20-001-04U20-001-04-Ti	U20-001-01U20-001-01-Ti	U20-001-02U20-001-02-Ti	U20-001-03U20-001-03-Ti
水位参数
水位量程	0-4 m (0-13 ft)0-145 kPa (0-21 psia)	0-9 m (0-30 ft)0-207 kPa (0-30 psia)	0-30 m (0-100 ft)0-400 kPa (0-58 psia)	0-76 m (0-250 ft)0-850 kPa (0-123 psia)
工厂校准范围	69 -145 kPa(10-21 psia)	69 -207 kPa(10-30 psia)	69 -400 kPa(10-58 psia)	69 -850 kPa(10-123 psia)
水位精度(典型误差)	± 0.3 cm (0.01 ft)(± 0.075% FS)	± 0.5 cm (0.015 ft)(± 0.05% FS)	± 1.5 cm (0.05 ft)(± 0.05% FS)	± 3.8 cm (0.125 ft)(± 0.05% FS)
分辨率	0.14 cm (0.005 ft)	0.21 cm (0.007 ft)	0.41 cm (0.013 ft)	0.87 cm (0.028 ft)
破裂压力	310 kPa (45 psia)18 m (60 ft) depth		500 kPa (72.5 psia)40.8 m (134 ft) depth	1200 kPa (174 psia)112 m (368 ft) depth
温度参数（型号）
温度范围	-20到50℃（-4到122℉）
精度	±0.37℃@20℃(±0.67℉@68℉) ，±0.44℃@0到50℃(±0.79℉@32到122℉)
分辨率（10位）	0.1℃@20℃(±0.18℉@68℉)
响应时间	5分钟，90%，水中
尺寸	2.46cm直径x15cm长，6.3mm直径孔
CE认证	是
