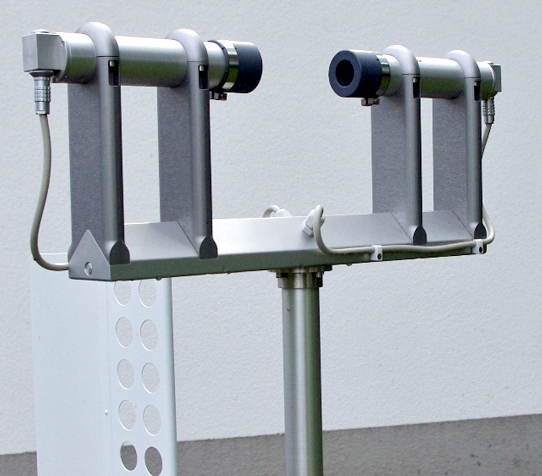

Eigenbrodt 公司光学雨滴谱仪ODM 470 用于船只、浮标和极地的特种雨滴谱分布测量。自1992 起就在不同型号的船只上使用。他们被用来校准船舶雨量计以及用在 R/Vs POLARSTERN and RON BROWN上来确定热带降水的雨滴谱。

仪器原理

船舶雨滴谱仪的工作原理是测量当雨滴或者冰雹通过一个长 120 mm ，直径 22 mm 的圆柱形敏感区域时的消光。光学信号的强弱与目标物的截面积成正比。雨滴测量器的光源是 150 mW，发射 800 nm 波长的红外发光二极管 （IR-LED)。为了得到均质的照明敏感区域，采用了聚光透镜和一种光学共混物，因此只有平行于光轴的部分光线能到达二极管。这些光学信号被转化为电子脉冲。脉冲的深度和持续性与截面积的大小和雨滴在敏感腔内的停留时间成正比。因此，这款雨滴测量器能同时测量水滴的大小和速率。能探测到的*小水滴直径为 0.5 mm。敏感区域在风向标的帮助下保持垂直于当时的风向。 敏感区域的圆柱形状可以保证测量的结果与雨滴下落的角度无关。

仪器组成

仪器主体发光二极管（持续工作时间5000 ~ 7000小时），操作温度-25 ~ +60℃

测量电子部件数据接口单元

电源线和数据线

可选配置

降水传感器 IRSS 88 ：可用于延长IR-LED的使用寿命。风向标，可使圆柱形敏感扫描感应区域始终保持垂直于实时风向。

降水传感器 IRSS 88 ：可用于延长IR-LED的使用寿命。风向标，可使圆柱形敏感扫描感应区域始终保持垂直于实时风向。

特有的圆柱形探测区域，有效探测区域120mmx22mm

风向标控制雨向，跟踪测量雨滴谱

与尺寸相关光学消光

128个区间，粒径范围0.43 – 22mm，并可定制调节。

测量间隔 1分钟

测量范围：雨滴直径为 0.5 ~ 6 mm 或 0.8 ~ 20 mm
精度：雨滴直径为 0.5 mm
电压：24 VCD
输出功率：0.3 A
输入功率：230 VCD, 20W
高度：60 cm
宽度：60 cm
含风向标长度：60 cm
重量：9.5 Kg
